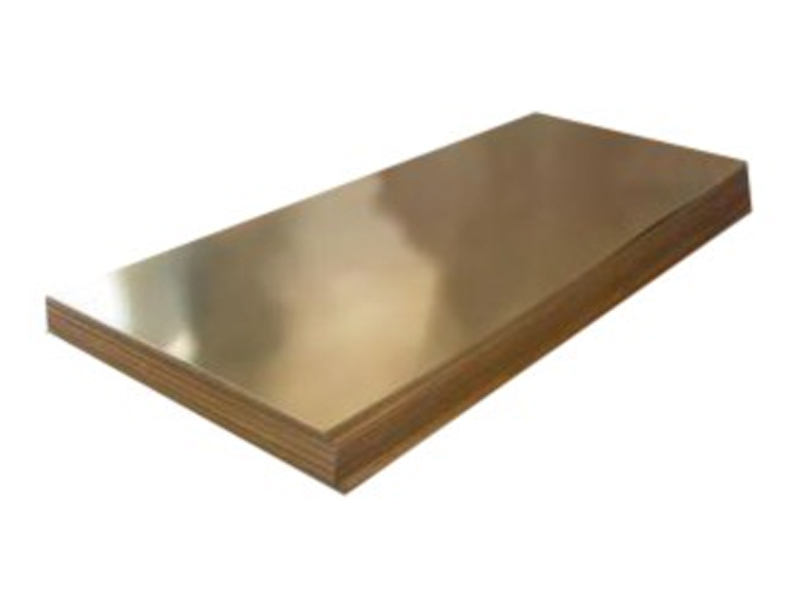

青銅帶是以電解銅、錫、鋁以及微量元素為原料，經過鑄錠、熱軋、冷軋、熱處理、表面清理、裁切、精整、成品包裝等工序加工而成，材料具有高的屈服強度、疲勞強度、彈性性能和優良的彎曲成型性。被廣泛運用于計算機CPU插槽、汽車端子、手機按鍵、電氣連接器等高科技電子領域。
產品牌號
|
甲 寶 |
Jabo51000 |
Jabo51900 |
Jabo52100 |
Jabo17200 |
Jabo17300 |
Jabo65500 |
|
國 標 |
QSn4-0.3 |
QSn6.5-0.1 |
QSn8-0.3 |
QBe1.9-0.2 |
QBe2 |
QSi3-1 |
|
美 標 |
C51000 |
C51910 |
C52100 |
C17200 |
C17300 |
C65500 |
|
日 標 |
C5100 |
C5191 |
C5210 |
C1720 |
C1730 |
C6550 |
|
德 標 |
CuSn4 |
CuSn6 |
CuSn8 |
CuBe2 |
CuBe2Pb |
CuSi3 |
化學成份
|
錫青銅 |
成份%不大于（注明余量和范圍值者除外） |
||||||
|
Cu+Ag |
Sn |
P |
Pb |
Fe |
Zn |
Al |
|
|
Jabo51000 |
余量 |
3.5-5.0 |
0.03-0.35 |
0.05 |
0.1 |
0.3 |
— |
|
Jabo51900 |
余量 |
5.0-7.0 |
0.03-0.35 |
0.05 |
0.1 |
0.3 |
— |
|
Jabo52100 |
余量 |
7.0-9.0 |
0.03-0.35 |
0.05 |
0.1 |
0.2 |
— |
|
鈹青銅 |
成份%不大于（注明余量和范圍值者除外） |
||||||
|
Cu |
Be |
Si |
Pb |
Al |
Ni |
Co |
|
|
Jabo17200 |
余量 |
1.8-2.0 |
0.2 |
0.02 |
0.2 |
① |
① |
|
Jabo17300 |
余量 |
1.8-2.0 |
0.2 |
0.2-0.6 |
0.2 |
① |
① |
|
“①”：Ni+Co≥0.20%； |
|||||||
|
硅青銅 |
成份%不大于（注明余量和范圍值者除外） |
||||||
|
Cu |
Pb |
Fe |
Zn |
Mn |
Si |
Ni+Co |
|
|
Jabo65500 |
余量 |
0.05 |
0.8 |
1.5 |
0.5-1.3 |
2.8-3.8 |
0.6 |
物理性能
|
牌號 |
性能 |
|||||
|
比重 |
熱膨脹系數 |
導熱系數 |
導電率 |
電導率 |
彈性系數 |
|
|
G/cm2 |
10-6/k |
W/(m.k） |
%IACS |
MS/m |
KN/mm2 |
|
|
Jabo51000 |
8.85 |
17.8 |
96 |
18 |
10 |
120 |
|
Jabo51900 |
8.8 |
18.5 |
75 |
15 |
9 |
120 |
|
Jabo52100 |
8.8 |
18.2 |
67 |
12 |
7 |
115 |
|
Jabo17200 |
8.26 |
17.8 |
87 |
25 |
18 |
127 |
|
Jabo17300 |
8.26 |
17.8 |
88 |
25 |
18 |
127 |
|
Jabo65500 |
8.8 |
17.2 |
197 |
44 |
23 |
127 |
機械性能
|
牌號 |
狀態 |
抗拉強度 |
延伸率 |
維氏硬度 |
|
N/mm2 |
% |
HV |
||
|
Jabo51000 |
O60 |
≥290 |
≥40 |
≤100 |
|
H01 |
345-440 |
≥25 |
80-150 |
|
|
H02 |
410-510 |
≥10 |
120-180 |
|
|
H04 |
490-590 |
≥5 |
150-200 |
|
|
H06 |
570-660 |
≥3 |
170-220 |
|
|
H08 |
≥640 |
≥1 |
≥200 |
|
|
Jabo51900 |
O60 |
≥315 |
≥40 |
≤120 |
|
H01 |
390-510 |
≥35 |
110-160 |
|
|
H02 |
490-610 |
≥10 |
150-190 |
|
|
H04 |
590-690 |
≥8 |
180-230 |
|
|
H06 |
635-720 |
≥5 |
200-240 |
|
|
H08 |
≥720 |
≥2 |
≥210 |
|
|
Jabo52100
|
O60 |
≥345 |
≥45 |
≤120 |
|
H01 |
390-510 |
≥40 |
100-160 |
|
|
H02 |
490-610 |
≥30 |
150-205 |
|
|
H04 |
590-705 |
≥12 |
210-250 |
|
|
H06 |
685-785 |
≥5 |
210-260 |
|
|
H08 |
≥735 |
≥2 |
230-270 |
|
|
Jabo17200 Jabo17300 |
O |
410-540 |
≥35 |
90-160 |
|
1/4H |
510-620 |
≥10 |
145-220 |
|
|
1/2H |
590-695 |
≥5 |
180-240 |
|
|
H |
685-835 |
≥2 |
210-270 |
|
|
Jabo65500 |
0 |
370 |
≥40 |
140-180 |
|
H |
630-780 |
≥5 |
180-220 |
|
|
TH |
≥730 |
≥2 |
≥210 |
規格公差
|
厚度mm |
公差mm |
寬度mm |
公差mm |
|
0.2-2.5 |
±5% |
0.8-600 |
±0.05% |
|
2.5-8.0 |
|
厚度mm |
寬度mm |
內徑mm |
外徑mm |
卷重kg |
|
0.2-8.0 |
10-600 |
300-500 |
≤1000 |
≤3000 |

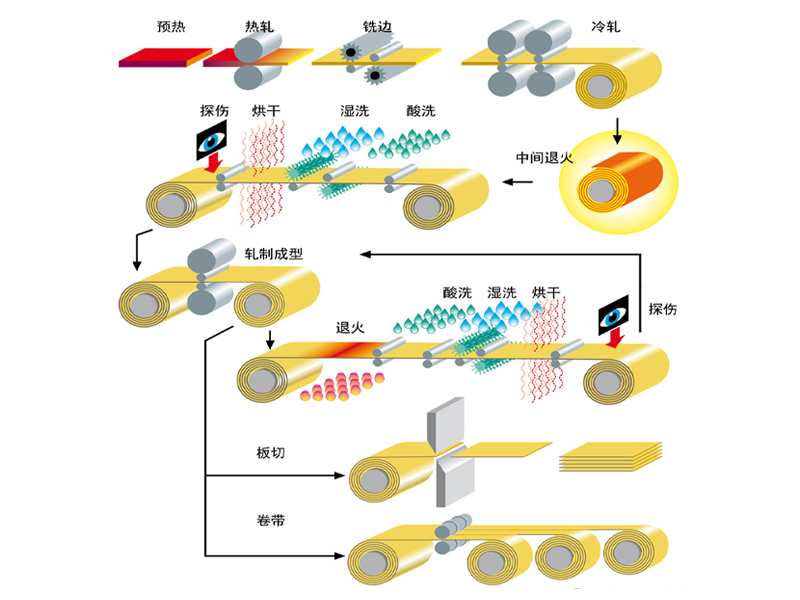

生產工藝
